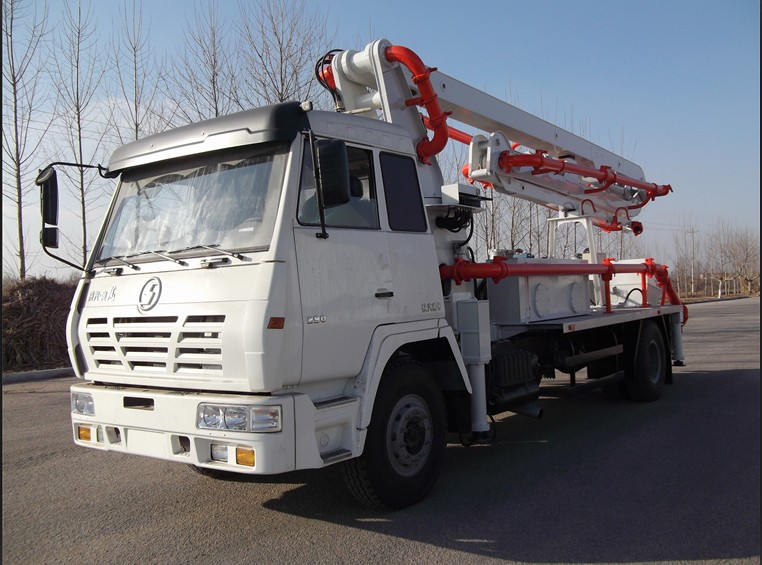

24米混凝土臂架输送泵车
24米混凝土臂架泵车技术参数
|
型 号 |
HTD5180THB-24/3 |
底盘型号 |
陕汽SX1165TN561 |
|
|
自 重 |
18460kg |
底盘驱动方式 |
4×2 |
|
|
最大行驶速度 |
92km/h |
驾驶室带卧铺 |
|
|
轴距 |
64500mm |
|
|
外
形 |
全 长 |
10800mm |
|
|
总 宽 |
2500mm |
轮距 |
前轮 |
|
|
|
总 高 |
4000mm |
后轮 |
|
|
|
发
动 机 |
发 动 机 型 号 |
维柴WP10.290 |
轮 胎 尺 寸 |
12.00R20钢丝胎 |
|
|
最小转弯半径 |
|
|
|
行 车 制 动 |
双回路气压制动 |
|
|
输出功率 |
290PS（213KW） |
臂
架 |
形 式 |
三节卷折全液压 |
|
|
最大扭矩 |
1055NM |
最大离地高度 |
23.1m |
|
|
尾气排放标准 |
欧洲Ⅲ型环保标准 |
输送管径 |
DN125 |
|
|
变速箱型号 |
法士特9JS119 |
末端软管长 |
3m |
|
|
排 量 |
9726毫升 |
第一节臂 |
长度 |
8220 |
|
|
泵 送 系 统 |
驱动方式 |
液压式 |
转角 |
910 |
|
|
油缸内径×行程 |
φ140mm×2000mm |
第二节臂 |
长度 |
5680mm |
|
|
输送缸内径×行程 |
φ230mm×2000mm |
转角 |
1800 |
|
|
阀门形式 |
S阀 |
第三节臂 |
长度 |
5215mm |
|
|
混凝土理论排量 |
100/70m3/h |
转角 |
2680 |
|
|
|
|
|
|
|
理论泵送压力 |
8/11.8Mpa |
|
|
|
|
布料杆旋转范围 |
任意角度 |
|
|
理论泵送次数 |
19次/分钟 |
最大布料半径 |
19.1 m |
|
|
最大布料高度 |
23.1 m |
|
|
液压系统压力 |
32MPa |
|
|
润滑方式 |
油脂自动润滑 |
|
|
料斗容积 |
0.7M3 |
油箱容积 |
1000L |
|
|
上料高度 |
1.40m |
控制 |
手动/遥控 |
|
|
系统油压 |
32Mpa |
水泵最大水压 |
6MPa |
|
|
塌落度 |
14cm~23cm |
水箱容积 |
650L |
|
|
最大骨料尺寸 |
40mm |
液压油冷却方式 |
风冷 |
|
|
支腿跨距 |
4550×2280×6030 |
混凝土管清洗方式 |
水洗/干洗 |
| |
|
 |
