机构工作级别 Working grades for mechanism		起升机构Hoisting mechanism											M5
		回转机构Slewing mechanism											M4
		变幅机构Trolley travelling mechanism											M4
		行走机构Travelling mechanism											M3

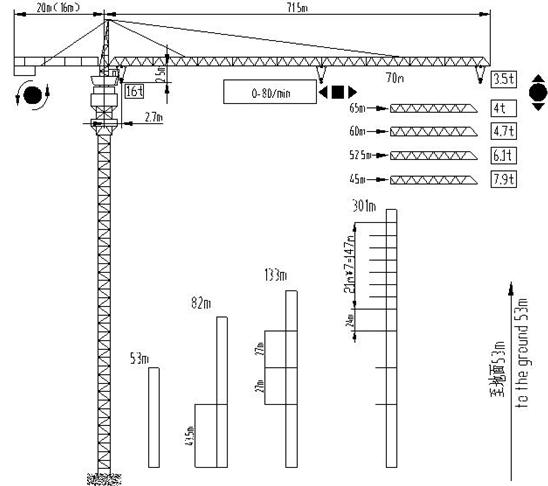

起升高度 Hoisting height (m)		倍率 Multiplying	行走式 travelling				固定式 Undercarriage stationary			附着式 Attached			内爬式 Inside climbing
		a=2	57				53			301			301
		a=4	57				53			200			200
		a=6	57				53			101			101
最大起重量（t） Max. hoisting capacity (t)		16
幅度 Radius (m)		最大幅度Max. radius							70
		最小幅度Min. radius							2.7

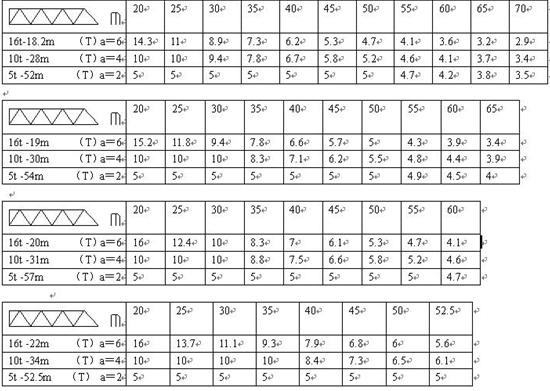

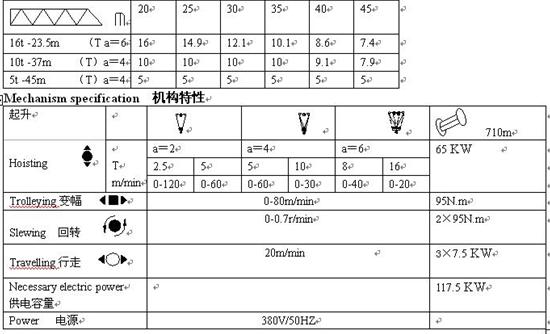

起升机构 Hoisting mechanism	倍率 Multiplying	a=2				a=4						a=6
	起重量(t) hoisting capacity(t)	2.5		5		5			10			8		16
	速度（m/min） Speed (m/min)	0~120		0~60		0~60			0~30			0~40		0~20
	功率 (KW) Power (kW)	65
变幅机构 Trolley travelling mechanism	速度（m/min） Speed (m/min)	0~80
	堵转力矩(N.m) Moment (N.m)	95
回转机构 Slewing mechanism	速度（r/min） Speed (r/min)	0~0.7
	堵转力矩(N.m) Moment (N.m)	2×95
行走机构 Travelling mechanism	速度（m/min） Speed (m/min)	20
	功率 (KW) Power (kW)	4×7.5
顶升机构 Climbing mechanism	速度(m/min) Speed (m/min)	0.46
	功率(kw) Power (kW)	11(15)
	液压系统额定工作压力(Mpa) Rated working pressure for hydraulic system (Mpa)	30（外爬Outside climbing） 35（内爬Inside climbing）
平衡重 Counter-weight	起量臂长 Jib length（m）	45			52.5			60			65				70
	平衡臂长（m） Counter-jib length(m)	16			16			20			20				20
	平衡重（t） Counter-weight	25.95			27.75			24.6			25.95				27.75
总功率（KW） Total power(KW)	117.5
轮距×轴距（m） Wheel×axle gauge(m)	6.5×6.5
工作温度（℃） Operating temperature(℃)	-20~+40

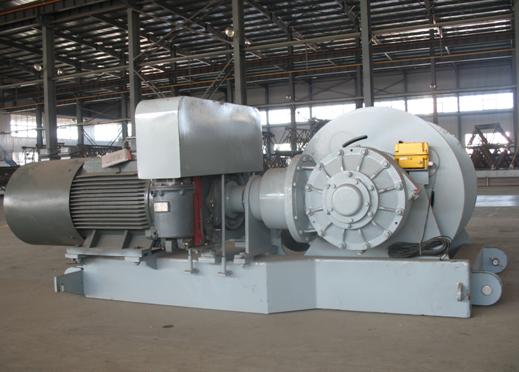

【起升机构】:

起升机构(2200Kg)采用YZP280M-6-65KW变频电机，由电机通过齿形联轴节带动减速箱，再驱动卷筒。速度通过变频器频率设置来实现。从0到各档位之间是无级调速，启制动平稳，冲击小。当采用2绳时速度可达0~102m/min、0~51m/min，采用4绳时可达0~51m/min、0~25.5m/min。

在减速箱输入轴端装有常闭式液力推杆制动器(YWZ3H315/90)(850-900NM)(见图4-13)。在卷筒一侧装有高度限位器，高度限位器可根据所需高度进行调整。控制可靠、操纵简单、维修方便。

【回转机构】:

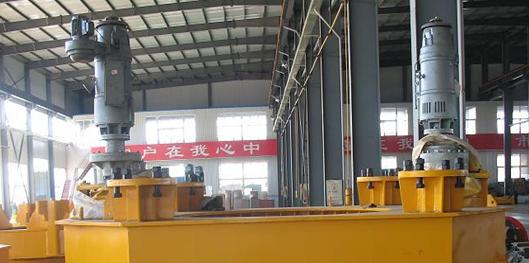

回转机构是为塔机上部回转提供动力的传动装置，该装置由电机、行星减速器、小齿轮、回转限位器等组成；本塔机采用了两套这样的装置，对称地分布于回转支承两边，安装在上支座上，其小齿轮与回转支承的大齿圈啮合，机构由带制动器的力矩电机驱动。

电机尾部带有一个常闭状态的盘式制动器；可用于塔机顶升以及固定点作业时起重臂制动定位。回转限位器用于控制塔机在某一个方向只能回转540°，以防扭断电缆。

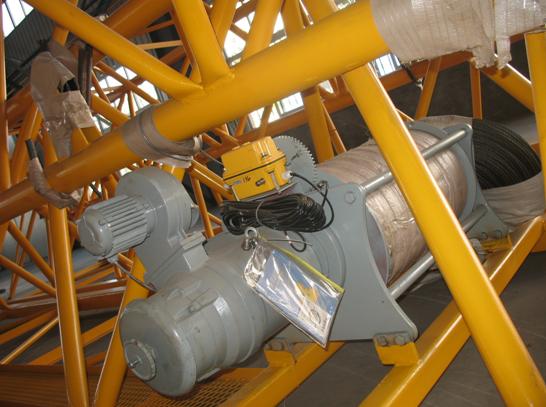

【变幅机构】:

变幅机构(470Kg)采用力矩电机YLEF112L-95Nm，经由行星减速器带动卷筒，通过钢丝绳使载重小车获得0-80m/min的速度在起重臂架上来回高速运行。

电机尾部带有一盘式制动器，当小车电机断电时延时制动。

幅度限位器用于防止误操作，使小车在碰到起重臂根处的缓冲器前即停止运行。

【起重臂】:
起重臂共分11节，在第三、第七、第八节臂的上弦杆各设一拉杆吊点，各节臂之间用销轴连接。在第一节臂上装有小车牵引机构，臂端装有钢丝绳防扭装置。最大臂长为70米，还可组装成65米、60米、52.5米、45米等5种臂长，满足不同旋转空间需要。在起重臂臂架根节安装小车变幅机构并设有走台框，方便安装与维修。

【平衡臂】:

平衡臂分3节，二节7.5米的，一节4米的，用销轴连接。借助销轴，平衡臂及平衡臂拉杆与回转塔身、塔顶连成一整体，平衡臂两侧设有栏杆和走道

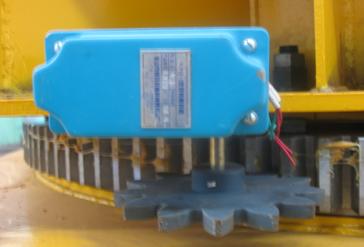

【回转限位器】:

【塔顶】

塔顶是一个斜锥体，上端通过拉杆与起重臂和平衡臂连接并使二臂保持水平，下端用4个销轴与

回转塔身连接，为了安装起重臂拉杆和平衡臂拉杆，在塔顶上部设有工作平台和滑轮组。

【驾驶室】

驾驶室是司机操纵塔机的工作室、它固定在回转塔身右侧。联动操纵台的各指示灯和手柄位于司机驾驶室座椅两侧，操作方便，视野广阔。

驾驶室电控箱设置在驾驶室后部，主电路总断路器，照明及辅助断路器等装置。

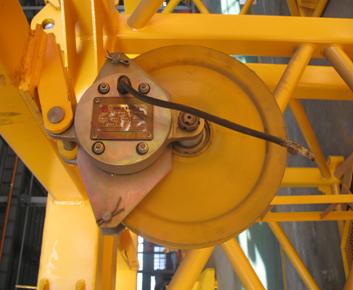

【起重量限制器】:

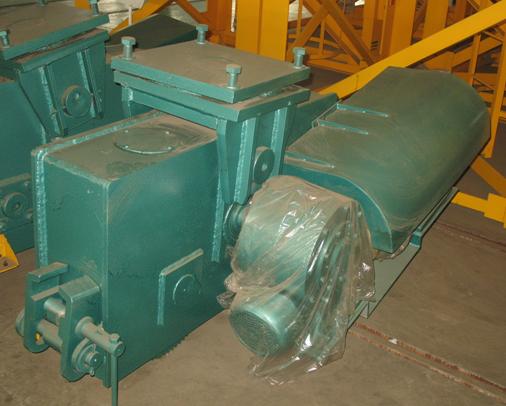

【行走装置】:

行走机构有四个主动台车，主动台车由电机、液力偶合器、蜗轮减速器、盘式制动器、开式齿轮幅和行走轮等组成。液力偶合器保证塔机起制动平稳，行走速度为20米/分。

YZ160M2-6-7.5KW交流电机借助主令控制器控制机构的运行。蜗杆轴尾端的常闭盘式制动器，工作时松开，停机断电后延时制动。延时时间可调，以保证停机滑动距离短且不因制动过急产生塔机晃动。

在主动台车外侧装有两个行程开关，控制塔机行走不超出设定的极限位置，以保证塔机的安全.

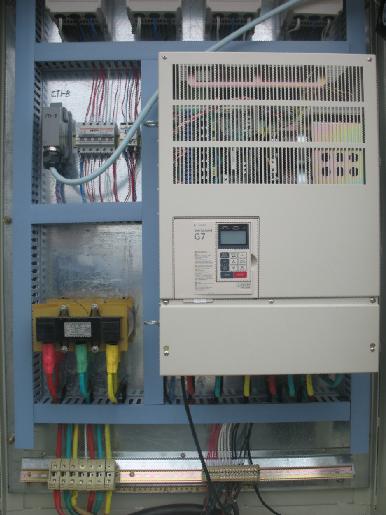

【电控系统及安全装置】:

QTZ315电控系统采用了当今比较前沿的PLC+变频器的控制方式，使系统的可靠性，

操纵性，稳定性以及机器的工作效率大大的提高。由于采用了变频器使各机构实现了

无级调速，使整个设备的稳定性有了比较高的提升。

本电控系统的电控元件采用了全球性采购，PLC为日本OMRON，变频器为日本安

川，全套低压为施耐德，正是因为如此使的电控系统的故障率大大的降低，同时也

为故障的判断定位和排除提供了方便。此外还包括风速仪、障碍灯等电器安全装置和

小车断轴保护和牵引绳断绳防溜车等机械安全装置。
