   网站首页>>动臂塔式起重机SF-120L
    铁力士牌SF-120L塔机是鸿达集团公司汇集二十多年塔机设计生产经验推出的一种上回转、动臂塔式起重机,满足GB/T5031<<塔式起重机技术条件>>和GB5144<<塔式起重机安全规程>>等标准。该机具有以下特点:
    1)各项性能参数先进、起重力矩大、起升高度高、工作幅度大、回转半径小、使用效率高。
    2)整机造型美观、钢结构轻巧、选材精良并经整型喷丸、防锈等预处理;标准节采用胎具组焊和切削加工,互换性好;起重臂采用销轴和高强度螺栓连接,装拆方便;无司机室操作。
    3)该机具有固定、行走、附着、内爬等工作型式,可满足城市中高层建筑、工业厂房等各种建筑施工的需要。
4)起升机构采用变频无级调速,可获得理想的起升速度及荷重的慢就位。回转机构采用变频无级调速技术,工作平稳,就位准确。动臂机构采用双速电机驱动,钳式制动平稳可靠。
5)各种安全装置齐全,备有力矩、重量、幅度、高度监控功能,同时也有报警、自锁等功能。


    供电要求:
    电动机功率:铭牌功率73.5千瓦
    工作功率64千瓦
    供电容量:  80KVA
  * 供电电压:  380伏(允差±10%)
  * 供电频率:  60赫兹

技术性能表   :

机构工作级别
Working grades for mechanism
起升机构Hoisting mechanism
M5
回转机构Slewing mechanism
M4
变幅机构Trolley travelling mechanism
M4

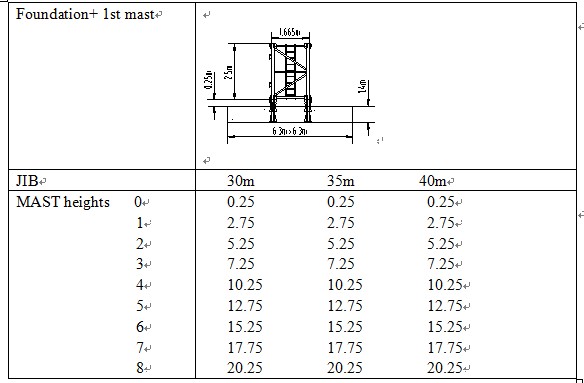

起升高度
Hoisting height (m)
倍率
Multiplying
固定式
Undercarriage stationary
附着式
Attached
a=2
49-79
100-130
最大起重量(t)
Max. hoisting capacity (t)
2.9

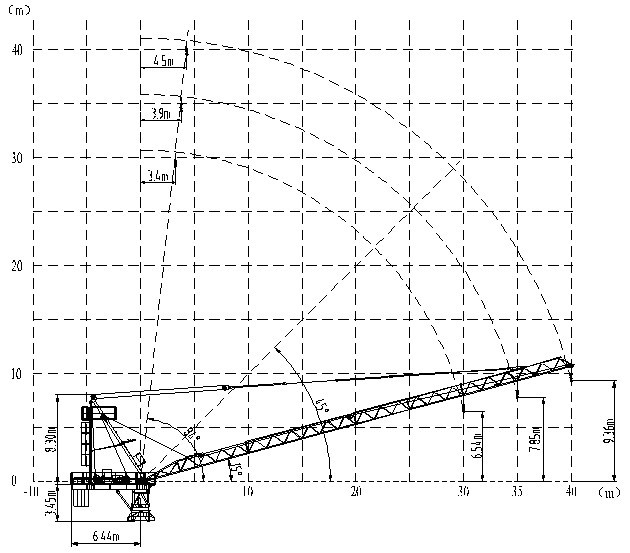

幅度  Radius (m)
最大幅度Max. radius
40
最小幅度Min. radius
2.8

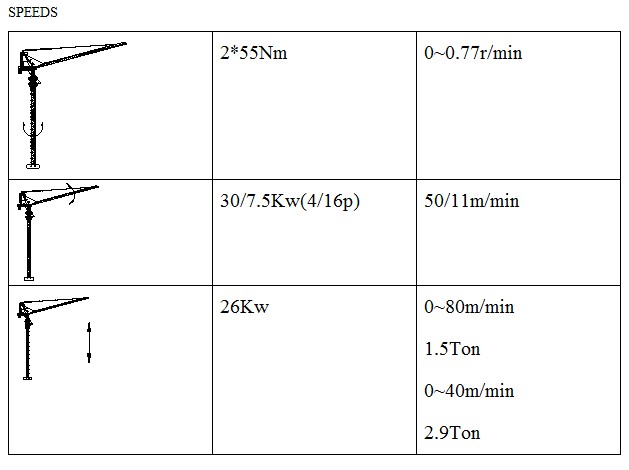

起升机构
Hoisting mechanism
起重量(t)
Hoisting capacity(t)
1.5
2.9
2.9
速度(m/min)
Speed (m/min)
80
40
9
功率 (KW) Power (kW)
24/24/5.4
动臂机构
Luffing mechanism
速度(m/min)
Speed (m/min)
49.5/11
功率(kw)
Power (kW)
30 /7.5
回转机构
Slewing mechanism
速度(r/min)
Speed (r /min)
0~0.7
堵转力矩 (Nm)
troque (Nm)
2×55
顶升机构
Climbing mechanism
速度(m/min)
Speed (m/min)
0.6
功率(kw)
Power (kW)
5.5
液压系统额定工作压力(Mpa)
Rated working pressure for hydraulic system (Mpa)
25

平衡重
Counter-weight
起量臂长
Jib length(m)
40
35
30
平衡重(t)
Counter-weight
12
12
9
总功率(KW)
Total power(KW)
56.4
轴距×轴距(m)
Axle gauge×
axle gauge(m)
6.0×6.0
工作温度(℃)
Operating temperature(℃)
-20~+40

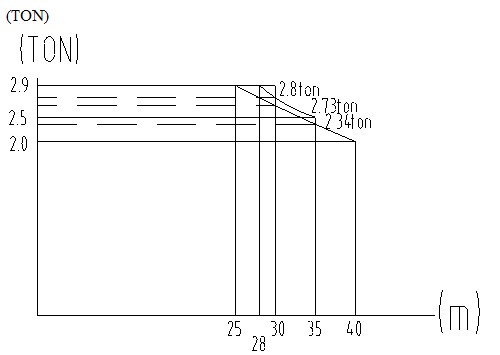

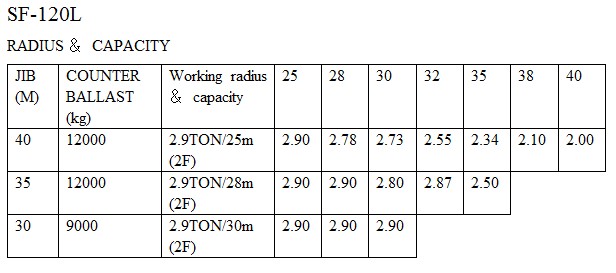

起重性能表:

40米臂长 :

工作幅度
Working range(m)

20~25

28

30

32

35

38

40
起重量hoistingcapacity (t)
2.9
2.78
2.73
2.55
2.34
2.10
2.00







35米臂长    :

工作幅度
Working range(m)

20~28

30

32

35
起重量hoistingcapacity (t)
2.9
2.80
2.67
2.50
