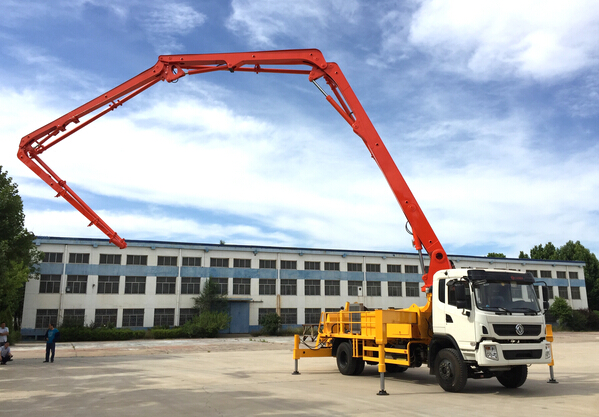

HCQ5196THBEQ型28米混凝土泵车技术参数

型号		单位	HCQ5196THBEQ
整 车 参 数	全长	mm	9200
	总宽	mm	2495
	总高	mm	3000
	整车整备质量	kg	19000
臂 架 支 腿 参 数	臂架垂直高度	m	28.2
	臂架水平长度	m	24.5
	臂架垂直深度	m	14.4
	最小展开高度	m	6.5
	第一节臂长度/转角	m m/°	6600/90
	第二节臂长度/转角	m m/°	4700/180
	第三节臂长度/转角	m m/°	4700/245
	第四节臂长度/转角	m m/°	4900/210
	臂架折叠方式		M型
	转台旋转角度	°	±365
	前支腿展开宽度	mm	5350
	后支腿展开宽度	mm	3300
	前后支腿纵跨距	mm	6100
	支腿打开方式		X-H
送 送 系 统 参 数	混凝土理论排量	m3/h	68
	理论泵送压力	Mpa	8
	理论泵送次数	次/分钟	26
	输送缸内径	mm	200
	输送缸行程	mm	1800
	液压系统		开式
	系统油压	Mpa	32
	油箱容积	L	480
	水箱容积	L	450
	输送管径	mm	125
	末端软管长度	mm	3000
	末端软管管径	mm	125
底 盘 参 数	底盘型号		东风EQ5196GLJ
	轴距	mm	5000
	驱动形式		4x2
	发动机型号		东风康明斯1Sde270 40
	发动机功率	KW	198
	排放标准		国Ⅳ型环保标准
	燃油箱容积	L	280
	最大速度	Km/h	90
	制动距离	m/km/h	≤10/30
